保溫Y型三通球閥產品概述

保溫Y型三通球閥是一種適合安裝在氣力或重力Y形管路輸送系統中，用來快速改變常溫下易于凝固、結晶和黏稠介質流動方向的夾套Y型三通球閥，其閥體入口與兩出口之間被設計成135°角或三個通道之間互成120°夾角，閥腔中設有通孔成135度或120度角的帶桿球體，并通過驅動裝置帶動球桿在閥內作135°或120°旋轉，以實現進料口與任意出料口的流通或切斷，從而達到對兩種不同流向的切換。

保溫Y型三通球閥的球體與閥桿為一體鑄造成型，從而提高了同心度精度，其可根據工況需要將閥體兩出口端之間的夾角設計成90°或120°，殼體外側焊裝金屬夾套，并與加熱流體進出口接管連接，在低溫環境下，能對閥體進行流動加熱，以防止閥內物料凝固或結晶，所以本產品不僅具有保溫的特點，而且還能對介質的流向進行切換，如果配上氣動、電動或液動等裝置還可以實現自動控制的功能。

保溫Y型三通球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
3	連接體	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
5	帶桿球體	A351 CF8	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
6	填料壓蓋	A216 WCB	A351 CF8	A351 CF3	A351 CF8M	A351 CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	保溫夾套	A106-B	A240 304	A240 304	A240 304	A240 304
9	螺柱	A193 B7	A193 B8	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 8	A194 8	A194 8M	A194 8M

保溫Y型三通球閥性能參數

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	按本廠標準Q/CB的規定或訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

保溫Y型三通球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	1 ?	174	125	98.4	73.0	15.9-1.6	4-16
	2	173	150	120.7	92.1	17.5-1.6	4-19
	2 ?	200	180	139.7	104.8	20.7-1.6	4-19
	3	214	190	152.4	127.0	22.3-1.6	4-19
	4	228	230	190.5	157.2	22.3-1.6	8-19
	5	275	255	215.9	185.7	22.3-1.6	8-22.5
	6	333	280	241.3	215.9	23.9-1.6	8-22.5
	8	405	345	298.5	269.9	27.0-1.6	8-22.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

保溫Y型三通球閥結構圖

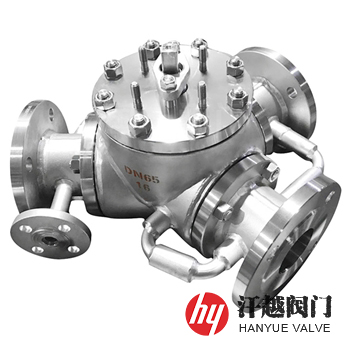

保溫Y型三通球閥

如果你需訂購我廠三通球閥系列產品，訂貨合同上請注明公稱通徑、公稱壓力、工作溫度、閥體和內件材質、使用介質及組分、需要的驅動方式(手動、蝸輪傳動、氣動、電動、液動等)，選擇本產品前請確定好進出口之間的角度。
