TD42熱動力型圓盤式蒸汽疏水閥產品概述

TD42熱動力型圓盤式蒸汽疏水閥是依靠蒸汽和凝結水的流速差工作，當凝結水通過閥座時流速較小，閥片打開排除凝結水，當蒸汽進入閥座因流速較大而關閉閥片，從而達到阻汽排水的效果。其起動時，冷態的凝結水及空氣流入閥內將閥片頂起，并從凝結水出口迅速排放出去，然后蒸汽進入閥內，高速流動的熱蒸汽在閥片下形成低壓，將閥片拉動向下，同時，在閥片上的變壓室內蒸汽壓力迫使閥片向下動作，閥片將閥門關閉，關閥后，進入變壓室的蒸汽向接觸閥蓋外側的空氣散熱，變壓室內的蒸汽漸漸凝結成水，壓力也因此逐漸降低，閥片將再次被入口凝結水頂起，循環開始。該閥為間歇排水，正常出廠過冷度20℃~50℃，如有過冷度要求訂貨時注明。本產品可選擇法蘭、螺紋、承插焊等連接方式，具有體積小、排量大、節能性、使用時間長、耐低溫等特點，廣泛應用于低、中、高壓蒸汽輸送管、工藝伴熱、小排量的設備。

TD42熱動力型圓盤式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	閥蓋	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L
2	閥體	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L
3	閥座	A276 420	A276 420	A276 304	A276 316	A276 316L
4	閥片	A276 420	A276 420	A276 304	A276 316	A276 316L
5	過濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
6	墊片	A240 304	A240 304	A240 304	A240 316	A240 316L
7	螺蓋	A105	A182 F11 CL.2	A182 304	A182 316	A182 316L

TD42熱動力型圓盤式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
連接法蘭	JB/T 79、JB/T 82、GB/T 9113、GB/T 9115、HG/T 20592、HG/T 20615、ASME B16.5等
螺紋標準	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
焊接端部	承插焊按JB/T 7746或ASME B16.11，對焊按GB/T 12224或ASME B16.25等
檢驗試驗	GB/T 12251-2005 蒸汽疏水閥試驗方法

TD42熱動力型圓盤式蒸汽疏水閥外型尺寸

公稱通徑 PN	公稱通徑 DN	法蘭連接結構尺寸(mm)				螺紋和承插焊連接結構尺寸(mm)
公稱通徑 PN	公稱通徑 DN	A	B	C	D	A	B	C	D
63 (Class300)50	15	150	55	126	68	90	55	126	68
	20	150	55	126	68	90	55	126	68
	25	150	55	126	68	90	55	126	68

TD42熱動力型圓盤式蒸汽疏水閥排水量表

公稱通徑 DN	工作壓差(△P).kg/cm2
公稱通徑 DN	0.5	1	3	6	9	12	15	18	21	24	30	35	40
15	140	170	250	330	400	490	500	580	600	690	720	800	820
20	140	170	250	330	400	490	500	580	600	690	720	800	820
25	190	225	345	480	590	700	750	810	900	990	1100	1300	1390
32	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995
40	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995
50	290	350	500	700	830	995	1200	1290	1310	1520	1750	1800	1995

注：1、壓差是指疏水閥入口端與出口端的壓力差；2、排量是指蒸汽凝結水在單位小時內連續排放的量。

TD42熱動力型圓盤式蒸汽疏水閥結構圖

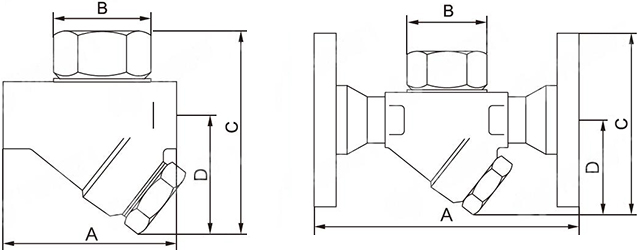

TD42熱動力型圓盤式疏水閥結構圖

本蒸汽疏水閥在開關時發出“喀嚓”聲，可幫助判斷閥是否正常工作，其暴露在低溫環境中，會造成閥開關頻繁，降低使用時間，必須加隔熱罩。
