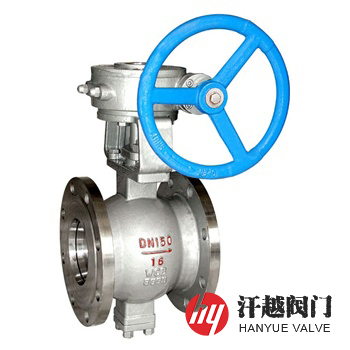

V型球閥產品概述

V型球閥是一種端部連接形式為法蘭或對夾，在半球體的一側開V形缺口用于調節流量的閥門，其通過氣動、電動、液動或轉動蝸輪機構上的手輪驅動閥桿帶動球體旋轉90度來實現閥門的啟閉動作，從而起到對介質的流通、調節或截斷。該閥采用彈簧加載的可動閥座結構，增加了閥座與球體的密封配合，并且使它們不會產生卡阻或脫離等問題，密封可靠，使用時間長。本產品球芯上的V型切口與閥座之間具有剪切作用，既有自潔功能又可防止球芯卡死，特適用于含固體顆粒或半固態物質及料漿等流體控制，更適于含纖維狀物料的流量控制，它在造紙工業的紙漿顯得尤為優勢。

V型球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M	310S
2	閥桿	2Cr13	304	304L	316	316L	310S
3	球體	WCB	CF8	CF3	CF8M	CF3M	310S
4	閥座	304+HF	304+HF	304L+HF	316+HF	316L+HF	310S+HF
5	彈簧	17-7PH	17-7PH	17-7PH	316	316L	Inconel X-750
6	壓圈	WCB	CF8	CF3	CF8M	CF3M	310S
7	下端蓋	WCB	CF8	CF3	CF8M	CF3M	310S
8	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M	310S
9	填料	GRAPHITE	PTFE	PTFE	PTFE	PTFE	PTFE

V型球閥性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	JB/T 13517、GB/T 12237、GB/T 21385、API 608、ASME B16.34
結構長度	JB/T 13517、GB/T 12221、ASME B16.10
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 13927、GB/T 26480、JB/T 9092、API 598

V型球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸/mm		公稱壓力 PN	公稱通徑 DN	外形尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	d1	公稱壓力 PN	公稱通徑 DN	L	d1
16	25	102	38	16	150	229	164
	32	102	45		200	243	206
	40	114	50		250	297	260
	50	124	62		300	338	316
	65	145	73		350	400	372
	80	165	90		400	400	420
	100	194	115		450	520	470
	125	194	134		500	600	516
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

V型球閥結構圖

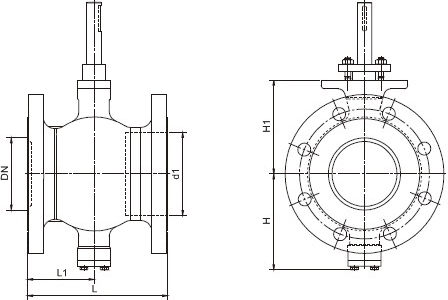

手動V型球閥結構圖

如果你需訂購我廠V型球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、介質溫度、法蘭和法蘭密封面形式、傳動機構類型等。
