Q367F全焊接球閥產品概述
Q367F全焊接球閥是一種公稱通徑DN150～DN2000，公稱壓力不大于PN40，閥體采用一道或多道焊縫焊接成形的對焊連接固定球閥，其體型可分為圓體和方體以及球形三種，圓體的閥體兩端圓弧形采用工裝冷壓成形，兩邊圓弧平滑過渡，減少應力集中，省略了中法蘭，可以減輕閥門重量，節省制造成本，方體的閥體和邊體之間采用U型焊接坡口，強度高，相比圓體能承受更大的管道拉應力，切應力、合成應力，適用于大口徑。球形的閥體邊體采用球形鍛壓成形，重量輕，可以減少材料成本，減輕管道重量負荷，閥體與邊體中部焊縫離閥座位置較遠，焊接時，熱影響和變形量對閥座周邊影響較小。該閥殼體為鋼管一體焊接成型，避免了鑄造件漏點多的問題，它的使用壽命遠遠大于鑄鋼球閥。本產品廣泛應用于城市燃?xì)狻⒊擎?zhèn)供熱、石油、石化、化工、天然氣、造船、冶金等各類管道設備上。
Q367F全焊接球閥部件材料
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
2 | 閥 管 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
3 | 閥 蓋 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
4 | 低 蓋 | 20# | 06Cr19Ni10 | 06Cr17Ni12Mo2 | 022Cr17Ni12Mo2 |
5 | 閥 座 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | |||
6 | 球 體 | 304 | 304 | 316 | 316L |
7 | 閥 桿 | 2Cr13 | 304 | 316 | 316L |
8 | 下 閥 桿 | 2Cr13 | 304 | 316 | 316L |
9 | 驅動裝置 | 組合件 | 組合件 | 組合件 | 組合件 |
Q367F全焊接球閥技術規范
公稱壓力PN(MPa) | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 1.5 | 2.4 | 3.75 | 6.0 |
液體高壓密封試驗壓力(MPa) | 1.1 | 1.76 | 2.75 | 4.4 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 37827-2019、JB/T 12006-2014 | |||
連接端部 | 按GB/T 985.1~GB/T 985.2的規定或按訂貨合同的要求 | |||
結構長度 | GB/T 37827-2019、JB/T 12006-2014 | |||
壓力試驗 | GB/T 13927-2008 工業閥門 壓力試驗 | |||
Q367F全焊接球閥外形尺寸
公稱壓力 PN(MPa) | 公稱尺寸 DN(mm) | 縮徑尺寸 | 全徑尺寸 | ||
d | L | d | L | ||
1.0~4.0 (Class150)2.0 | 150 | 125 | 390 | 150 | 520 |
200 | 150 | 520 | 201 | 635 | |
250 | 201 | 635 | 252 | 689 | |
300 | 252 | 689 | 303 | 762 | |
350 | 303 | 762 | 334 | 838 | |
400 | 334 | 838 | 385 | 915 | |
450 | 385 | 915 | 436 | 991 | |
500 | 436 | 991 | 487 | 1143 | |
600 | 487 | 1143 | 589 | 1380 | |
700 | 589 | 1380 | 684 | 1524 | |
如需其他規格尺寸，請來電咨詢！ | |||||

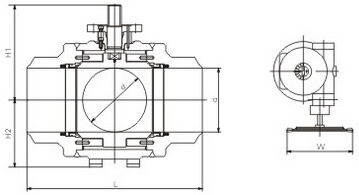

Q367F全焊接球閥結構圖
如果你需訂購我廠全焊接球閥產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、介質溫度、執行器機構類型，本產品有手動、氣動、電動等，可按客戶需求定制。
