尖頂錐型過濾器產品概述

尖頂錐形過濾器是一種本體采用不銹鋼或雙相鋼冷軋鋼板沖制成具有分布均勻孔徑的孔板，然后卷制成錐形結構，并將相應規格的金屬編織絲網點焊在主體內壁或外表面上的臨時過濾器，其帶耳板的對夾式法蘭環固定在本體上端的開口處，安裝時，只需把法蘭環放置在管道兩片法蘭密封面之間，然后通過螺栓、螺母及墊片等將兩片對夾法蘭擰緊固定即可，當流體通過上端開口進入過濾器后，其中的固體雜質被阻擋，而潔凈的介質卻能穿過篩網孔進入到下一道工序。本產品設計制造符合SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收規范，它的流向一般有兩種，安裝在直管段位置時為左右流向，設置在彎頭處時為自上端流進下端。

尖頂錐型過濾器部件材料

序號	部件名稱	材料名稱
1	本體	304	304L	316	316L	2205	2507
2	濾網	304	304L	316	316L	2205	2507
3	法蘭環	304	304L	316	316L	2205	2507

尖頂錐型過濾器技術規范

設計制造	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
法蘭標準	JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999 石油化工泵用過濾器選用、檢驗及驗收
過濾精度	0.02mm ~ 16.0mm
工作溫度	-196℃ ~ 400℃

尖頂錐型過濾器結構尺寸

公稱壓力 PN	公稱直徑 DN	D(mm)			D1(mm)	L(mm)	有效過濾面積(m2)
公稱壓力 PN	公稱直徑 DN	PN20	PN50	PN100	D1(mm)	L(mm)	有效過濾面積(m2)
20 ~ 100	25	70	70	70	20	52	0.00016
	32	80	80	80	25	68	0.00027
	40	82	92	92	30	100	0.00095
	50	100	107	107	44	115	0.00162
	65	120	127	127	58	140	0.00260
	80	132	146	146	68	165	0.00359
	100	170	178	190	90	215	0.00620
	125	194	213	237	114	265	0.00970
	150	220	248	262	140	330	0.01480
	200	276	304	316	188	430	0.02600
	250	336	357	396	238	535	0.04100
	300	406	418	453	288	635	0.05890
	350	454	465	465	316	670	0.06500
	400	510	535	535	366	745	0.08300
	500	616	616	616	464	780	0.10800
	600	690	700	700	564	800	0.13500

尖頂錐型過濾器結構圖

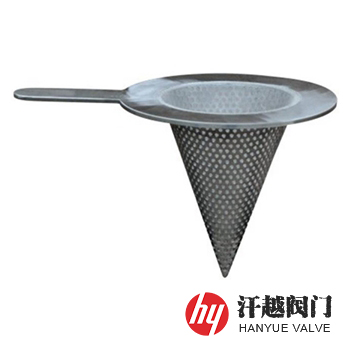

尖頂錐型過濾器

如果你需訂購我廠管道過濾器產品，咨詢時煩請說明結構類型，公稱尺寸、公稱壓力、主體和濾網材質、過濾精度、法蘭執行標準及密封面形式等，本產品如用戶作永久過濾器使用，安裝處必須留一段可拆卸短管以方便過濾器的維修和更換。
