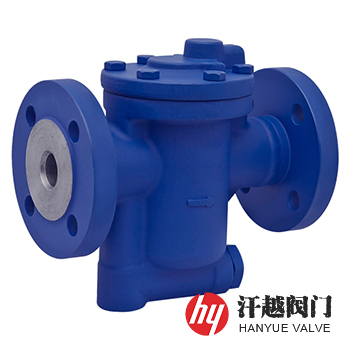

CS45H鐘形浮子式蒸汽疏水閥產品概述

CS15H、CS45H鐘形浮子式蒸汽疏水閥是根據蒸汽和凝結水比重不同的原理工作，當蒸汽進入倒置桶內時，使桶浮起來，帶動閥芯關閉閥門，隨著溫度下降，蒸汽冷凝成水，改變桶的浮力，使其下沉，打開蒸汽疏水閥放出凝結水。當生產設備開始啟動時，倒置桶處于閥體底部，使閥芯呈開啟位置，低溫凝結水和空氣迅速排放出去，閥內溫度升高后，但仍被水充滿，閥芯處于初始狀態，高溫凝結水繼續排放出去，凝結水快排盡時，蒸汽充滿桶上部，其浮力使桶上升，帶動閥芯關閉，隨著溫度下降，蒸汽凝結成水，桶失去浮力而下沉，導致閥芯開啟排水。該閥采用杠桿機構增加開、關閥力，加大排量，減小體積，浮動閥芯軟著陸，動作靈活，使用時間長，阻汽排水性能好，自動排除空氣，允許背壓度可達80%，抗污垢能力強，便于維修，與同類蒸汽疏水閥相比，體積小、排量大。本產品可連續排水，也可間斷排水，適應性較強，在設計上保留有水封，即使在冷凝水量很少時也沒有蒸汽泄漏。

CS45H鐘形浮子式蒸汽疏水閥部件材料

序號	部件名稱	材料名稱
1	閥體	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
2	閥蓋	A216 WCB	A217 WC6	A351 CF8	A351 CF8M	A351 CF3M
3	倒置桶	A240 304	A240 304	A240 304	A240 316	A240 316L
4	閥桿	A240 304	A240 304	A240 304	A240 316	A240 316L
5	閥芯	A276 430	A276 430	A276 304	A276 316	A276 316L
6	閥座	A276 430	A276 430	A276 304	A276 316	A276 316L
7	過濾網	A240 304	A240 304	A240 304	A240 316	A240 316L
8	堵頭	A105	A182 F11	A182 304	A182 316	A182 316L
9	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M	A193 B8M
10	螺母	A194 2H	A194 4	A194 8	A194 8M	A194 8M

CS45H鐘形浮子式蒸汽疏水閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
設計制造	GB/T 22654-2008 蒸汽疏水閥技術條件
結構長度	GB/T 12250-2005 蒸汽疏水閥術語、標志、結構長度
連接法蘭	JB/T 79、JB/T 82、GB/T 9113、GB/T 9115、HG/T 20592、HG/T 20615、ASME B16.5等
螺紋標準	GB/T 7306.1、GB/T 7306.2、GB/T 7307、GB/T 12716、ASME B1.20.1等
檢驗驗收	GB/T 12251-2005 蒸汽疏水閥試驗方法

CS45H鐘形浮子式蒸汽疏水閥外型尺寸

公稱壓力 PN	公稱通徑 DN	法蘭連接結構尺寸(mm)				螺紋連接結構尺寸(mm)
公稱壓力 PN	公稱通徑 DN	A	B	C	D	A	B	C	D
16 ~ 40 (Class150)20	15	170	102	166	94	127	102	166	94
	20	170	102	166	94	127	102	166	94
	25	170	102	166	94	127	102	166	94
	32	230	142	290	160	200	142	290	160
	40	230	142	290	160	200	142	290	160
	50	230	142	290	160	200	142	290	160
	65	310	142	290	160	—	—	—	—

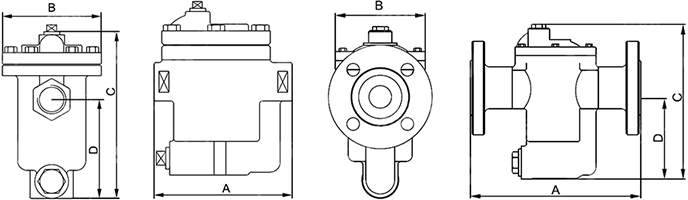

CS45H鐘形浮子式蒸汽疏水閥結構圖

如果你需訂購我廠蒸汽疏水閥產品，咨詢時煩請注明類型、型號規格、殼體和內件材料、進出口壓力、壓差、操作溫度及使用場合(如加熱設備、蒸汽主管線、伴熱管線等)。
