三通球閥用于管路系統，主要用于管路中介質流向的切換、分流、合流等，根據結構形式，三通球閥通常分為L型三通球閥和T型三通球閥，根據使用要求的不同，三通球閥有多種結構設計，本文介紹了本公司設計開發的具有三通道同時密封切斷功能的T型三通球閥，增加了三通球閥的使用功能，滿足了用戶的使用要求。

T型三通球閥用于管路中介質的分流、合流及流向的切換，常規的T型三通球閥可以使三個通道相互連通或者使其中的兩個通道連通，T型三通球閥可以實現其 中的 兩種、三種或四種功能，但是要實現的功能不同，閥門的設計有一定的差異，但是普通的T型三通球閥不具有三通道同時密封切斷的功能，如圖1所示。

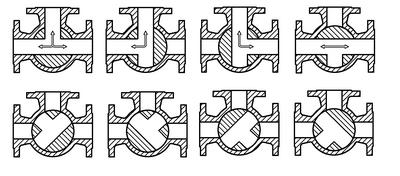

圖1普通的T型三通球閥用于分流、合流及流向的切換

對于某些使用工況，用戶不僅需要采用T型三通球閥進行分流、合流及流向的切換，而且還希望采用T型三通球閥同時切斷三個管道，由于普通的T型三通球閥不具 有該功能，為了實現該功能，用戶需要在三個管路上分別安裝截?cái)嚅y，這樣不僅管路系統造價提高，而且系統復雜，操作非常麻煩，為此，本公司對T型三通球閥 進行了創新設計，新設計的T型三通球閥采用三閥座或四閥座結構設計，閥門不僅具有普通T型三通球閥的分流、合流及流向切換的功能，而且還具有三通道同 時密封切斷功能，閥門的功能切換操作非常簡單，只要通過閥桿的旋轉即可實現，結構設計及原理如圖2所示。

圖2設計開發的具有三通道同時密封切斷功能的T型三通球閥
