高低接管平底籃式過濾器產品概述

SRBIIIF高低接管平底籃式過濾器是一種適合安裝在高進低出且相互平行的兩條管線中阻擋液體或氣體介質中不同粒徑固體雜質的裝置，其采用焊接工藝將筒體、高低接管、接口連接法蘭、筒體端口法蘭、底板和排放短管等組焊成進、出口軸線相互平行的殼體形式，并將籃狀濾芯放置在筒體內部，通過設置在殼體頂部的盲板壓緊固定，其中該過濾器的入口位于濾籃上口環形不銹鋼板的上側，而出口則在它的下側，當帶有雜質的流體從進料口進入后，首先流進的是濾籃內，經過濾籃的過濾后，才會從出料口流出，從而獲得純凈的物料，以滿足工藝過程的需要或?qū)Ρ闷鸬奖Ｗo(hù)作用的目的。本產品倍數宜根據介質黏度確定，黏度大的重質油品倍數宜為6倍~10倍，過小會造成高低接管平底籃式過濾器處壓力降大，從而影響泵的正常運行。

高低接管平底籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	20#	15CrMo	304	304L	316	316L
2	高低接管	20#	15CrMo	304	304L	316	316L
3	濾籃	304	304	304	304L	316	316L
4	法蘭	20#	15CrMo	304	304L	316	316L
5	墊片	聚四氟乙烯、柔性石墨復合墊、金屬環形墊、金屬纏繞墊
6	盲板	20#	15CrMo	304	304L	316	316L
7	底板	Q235B	15CrMo	304	304L	316	316L
8	螺栓	35CrMoA	25Cr2MoVA	304	304	316	316
9	螺母	30CrMo	35CrMoA	304	304	316	316

高低接管平底籃式過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
設計制造	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
法蘭標準	GB/T 9115、GB/T 9119、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
過濾精度	20μm ~ 16000μm

高低接管平底籃式過濾器主要尺寸

公稱壓力 PN	公稱直徑 DN	外形尺寸/mm					B (in)
公稱壓力 PN	公稱直徑 DN	D1	L	H1	H2	H3	B (in)
10	25	89	220	110	70	280	R?
	32	89	220	110	70	285	R?
	40	114	280	120	100	340	R?
	50	114	280	120	100	340	R?
	65	140	330	160	110	400	R?
	80	168	340	180	140	460	R?
	100	219	420	220	170	550	R?
	150	273	500	310	220	720	R?
	200	325	560	390	280	900	R?
	250	426	660	480	320	1070	R?
	300	478	750	640	400	1360	R?
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

高低接管平底籃式過濾器結構圖

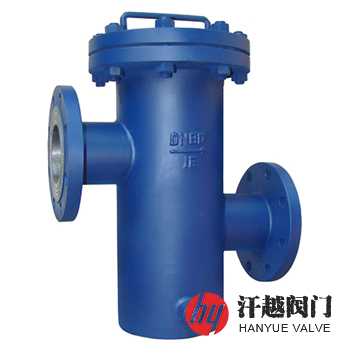

高低接管平底籃式過濾器

如果你需訂購我廠籃式過濾器產品，咨詢時煩請說明規格型號，如無法提供，請注明公稱通徑、公稱壓力、殼體材質、濾籃材料、使用介質、濾網規格、法蘭標準及法蘭密封面形式等，是否配對法蘭、螺栓螺母及墊片等，本產品接管公稱直徑DN≥350可特殊設計。
