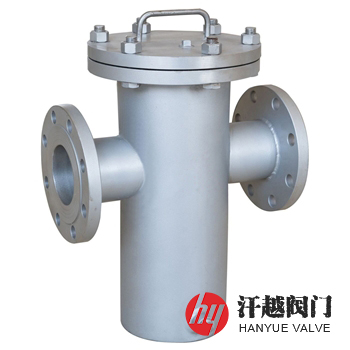

直通防內漏籃式過濾器產品概述

直通防內漏籃式過濾器是我廠為解決目前國內生產的籃式過濾器，由于內部結構簡單，濾籃與筒體連接斜面密封不嚴，容易出現不同程度的滲漏，從而造成介質純度達不到，直接影響產品的質量，也關系到經濟的損失而設計制造的。本產品特別適合用在煉油、化工、化纖、食品、制藥等，更不應出現過濾內漏現象的工況場合。

直通防內漏籃式過濾器進出口成同一水平線，進口管子直接伸入筒體內與濾籃相連接，管子的接口與濾籃的接口先加工成雄雌插口，端面嵌入O形環氟橡膠密封圈，組裝時，將雄端推入雌口，對準密封環，然后將筒體內壁上的活動頂環扣緊，摧緊上蓋調節螺絲，使整體穩固、嚴密杜絕滲漏。當過濾器到一定壓差需要清洗時，先打開上蓋，將活動頂環拉回原位，再將濾筒從雌口中推出、提取即可清洗，重新組裝時，辦法亦同。

直通防內漏籃式過濾器部件材料

序號	部件名稱	材料名稱
1	筒體	Q235B	20#	304	316	316L
2	接管	Q235B	20#	304	316	316L
3	法蘭	Q235B	20#	304	316	316L
4	筒體蓋	Q235B	20#	304	316	316L
5	O 形圈	NBR/FPM	NBR/FPM	NBR/FPM	NBR/FPM	NBR/FPM
6	濾籃	304	304	304	316	316L
7	螺栓	35CrMoA	35CrMoA	304	316	316L
8	螺母	30CrMoA	30CrMoA	304	316	316L
9	放空螺塞	304	304	304	316	316L
10	導淋堵頭	304	304	304	316	316L

直通防內漏籃式過濾器性能規范

公稱壓力PN	16	25	40	20	50
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
法蘭標準	JB/T 82、GB/T 9115、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-1999、JB/T 7538-2016、HG/T 21637-1991
過濾精度	5目-500目

直通防內漏籃式過濾器外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸(mm)				放空口/導淋口 W1/W2(in)
公稱壓力 PN	公稱通徑 DN	Φ	L	H1	H2	放空口/導淋口 W1/W2(in)
10 ~ 40 (Class150)20 (Class300)50	50	219	535	110	270	?"
	65	273	589	130	300	?"
	80	273	589	130	360	?"
	100	300	616	150	420	?"
	125	300	616	220	520	?"
	150	350	668	256	608	?"
	200	500	816	370	906	?"
	250	550	866	500	1168	?"
	300	600	950	500	1200	?"
	350	650	1000	500	1219	?"
	400	700	1150	550	1349	1"
	450	800	1246	650	1365	1"
	500	900	1346	700	1432	1"

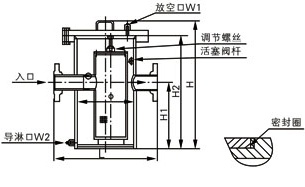

直通防內漏籃式過濾器結構圖

如果你需訂購我廠籃式過濾器產品，咨詢時煩請提供型號數據，公稱通徑、公稱壓力、殼體材料、濾芯材質、過濾精度、法蘭標準及法蘭密封面形式等，本產品以30目的不銹鋼絲網作為標準網，可攔截≥614μm粒徑的固體顆粒，如過濾精度及濾筒材質有特殊要求，請詳細注明。
