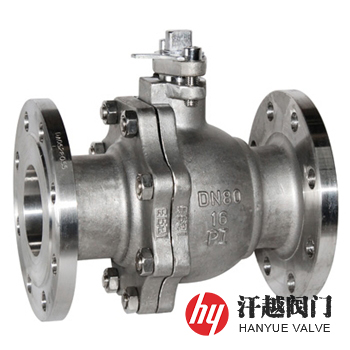

法蘭連接直通球閥產品概述

法蘭連接直通球閥是一種采用浮動球或固定球結構，閥門全開時球體通道與閥體流道在同一軸線上的法蘭連接端球閥，其可根據允許使用的壓力-溫度額定值及介質硬度，將它設計成彈性密封副或金屬硬密封，其中非金屬材料的閥座可依據不同的工況條件選用R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON等，適用于溫度-196℃～260℃之間，公稱壓力PN16～PN420、公稱尺寸DN15～DN600，介質為無硬質固體顆粒的氣體、液體、粉體粉料等及其他腐蝕性物料的管線輸送系統。該閥采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致，并為防止開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥處于正確的位置，閥桿為下裝式，防止受壓飛出。本產品的驅動也可采用蝸輪傳動、氣動、電動或液動等形式。

法蘭連接直通球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	WCB	CF8	CF3	CF8M	CF3M
2	右閥體	WCB	CF8	CF3	CF8M	CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	2Cr13	304	304L	316	316L
5	閥桿	2Cr13	304	304L	316	316L
6	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
7	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
8	螺栓	35CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2
9	螺母	30CrMoA	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	06Cr17Ni12Mo2

法蘭連接直通球閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	11.0
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T12237-2021 石油、石化及相關工業用的鋼制球閥
結構長度	GB/T12221-2005 金屬閥門結構長度
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406等
檢驗試驗	GB/T 26480-2011 閥門的檢驗和試驗

法蘭連接直通球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

法蘭連接直通球閥結構圖

如果你需訂購我廠法蘭球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明結構型式、公稱通徑、公稱壓力、閥體和內件材料、使用介質、工作溫度、法蘭標準及密封面形式等。
