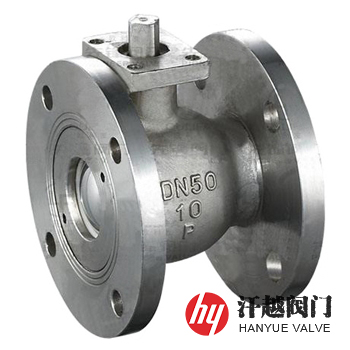

一體式放料球閥產品概述

一體式放料球閥是在一片式浮動球閥結構的基礎上，結合反應釜使用性能和工況條件設計而成的球式放料閥，其特點在于閥體入口設計成比出口大二到三個規格的變徑結構，其中出口端一般為閥門的公稱尺寸，而入口端則為與反應釜底放料孔相匹配的異徑法蘭，這樣就可以很方便的將它連接在釜底，作為反應釜的放料口，此外，該閥閥座與端面法蘭距離近，使球體緊貼在釜底，物料滯留少。本產品具有結構簡單、密封性能好，流體阻力低，啟閉力矩小等特點，不僅適用于精細化工、制藥、食品等行業的反應釜上，也可用在細軟顆粒介質輸送。

一體式放料球閥的關閉件為一帶孔球體繞通道的垂線進行90度旋轉，以達到開啟或關閉的目的，其閥桿可根據需要設計成由右45度向左45度轉動為關閉，由左45度向右45度轉動為開啟，這種啟閉終點角度更適合于樓上加料，樓下放料使用的反應釜安裝方式，手柄高度保持在同一水平面上，很方便。該閥還可以水平懸掛式安裝氣缸或液壓缸，位置基本接近釜底，不僅對反應釜下的操作空間占用少，也避免了因閥桿與活塞桿在一直線而因泄漏引起的干擾影響。本產品既承接了球閥的優點，又很好的解決了與反應釜的合理配套的連接方式問題。

一體式放料球閥部件材料

序號	部件名稱	材料名稱
1	閥體	WCB	CF8	CF3	CF8M	CF3M
2	閥座壓蓋	WCB	CF8	CF3	CF8M	CF3M
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF
4	球體	2Cr13	304	304L	316	316L
5	閥桿	2Cr13	304	304L	316	316L
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	填料壓蓋	WCB	CF8	CF3	CF8M	CF3M
8	螺釘	35CrMo	304	304	316	316

一體式放料球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	2.0	5.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	3.0	7.5
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	2.2	5.5
低壓氣體密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608
結構長度	GB/T 12221、ASME B16.10或按訂貨合同要求
連接法蘭	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598

一體式放料球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	連接端規格	結構長度	公稱壓力 PN	公稱通徑 DN	連接端規格	結構長度
公稱壓力 PN	公稱通徑 DN	A×B(mm)	L(mm)	公稱壓力 PN	公稱通徑 DN	A×B(mm)	L(mm)
16	25	25×50	125	16	65	65×100	180
	32	32×65	135		65	65×125	180
	40	40×65	150		80	80×125	180
	40	40×80	150		80	80×150	240
	50	50×80	165		100	100×150	260
	50	50×100	165		100	100×200	260
表中A表示閥體出口端法蘭公稱尺寸，B表示閥體入口端法蘭公稱尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

一體式放料球閥結構圖

放料球閥結構圖

如果你需訂購我廠放料閥系列產品，咨詢時煩請說明公稱通徑、公稱壓力、閥體和內件材料、使用溫度、驅動方式、法蘭執行標準及封面形式等。本產品有軟密封和金屬硬密封兩種可供選擇，以適應不同的應用場景。
