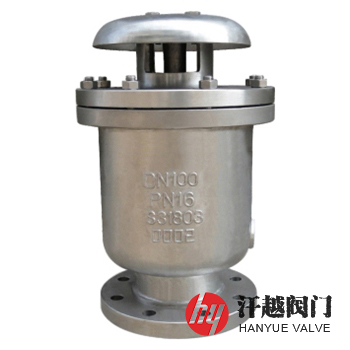

雙相不銹鋼復合式排氣閥產品概述

雙相鋼排氣閥是一種閥體、浮體、升降罩、閥蓋和排氣罩等主體部件采用2205、2507及S22053、S22253、S25073等雙相不銹鋼材料整體鑄造或焊制而成，適用于管道空管充水時快速排氣，管內產生負壓時又能快速進氣，在工作壓力下可排出管中集結的少量空氣且自動封水，具有大、小進排氣孔的閥門。該閥所使用的鋼種固溶組織中鐵素體相和奧氏體相大約各占一半，一般少量相也不低于30%，因此，它綜合了鐵素體和奧氏體不銹鋼的優點，具有超塑性、高韌性、高強度等特點，在抗腐蝕方面，特別是使用環境中大量含有氯化物、硫化物及二氧化碳等物質的條件下，其擁有優良的抗點蝕、縫隙腐蝕、應力腐蝕及疲勞腐蝕性能。本產品由于優良的耐腐蝕性和較高強度，特別適合水中氯離子含量較高及含硫化物的給水管道上使用，已廣泛應用于海水和海水談化及相關工業。

雙相不銹鋼復合式排氣閥部件材料

序號	部件名稱	材料名稱
1	閥體	2205	2507	S22053	S22253	S25073
2	浮體	2205	2507	S22053	S22253	S25073
3	升降罩	2205	2507	S22053	S22253	S25073
4	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	閥蓋	2205	2507	S22053	S22253	S25073
6	排氣罩	2205	2507	S22053	S22253	S25073
7	螺栓	304	316	304	304	316
8	螺母	304	316	304	304	316

雙相不銹鋼復合式排氣閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	2.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	3.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	2.2
低壓水密封試驗壓力(MPa)	0.02	0.02	0.02	0.02	0.02
設計制造	CJ/T 217-2013 給水管道復合式高速進排氣閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 217-2013 給水管道復合式高速進排氣閥
適用介質	海水、鹽水或物理化學性質類似的其他液體
工作溫度	0℃ ~ 65℃

雙相不銹鋼復合式排氣閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	尺寸(mm)
公稱壓力 Class	公稱尺寸 NPS	Φ	H	D	D1	D2	Z-?d
150(PN20)	?	195	320	100	69.9	43	4-16
	1	195	320	110	79.4	51	4-16
	1 ?	195	320	115	88.9	64	4-16
	1 ?	195	320	125	98.4	73	4-16
	2	195	320	150	120.7	92	4-19
	3	242	375	190	152.4	127	4-19
	4	260	395	230	190.5	157	8-19
	6	345	500	280	241.3	216	8-22
	8	425	600	345	298.5	270	8-22
	10	465	680	405	362.0	324	12-25
	12	505	780	485	431.8	381	12-25
	14	605	860	535	476.3	413	12-29
	16	660	940	595	539.8	470	16-29
表中只列出了部分ASME B16.5標準Class150法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門！

雙相不銹鋼復合式排氣閥結構圖

雙相鋼排氣閥

如果你需訂購我廠排氣閥產品，咨詢時煩請告知公稱壓力、公稱尺寸、閥體和閥內件材料、法蘭標準及法蘭密封面形式等，本產品安裝在地下閥井中時，其閥門進口的檢修閥，宜采用可在地面上操作的結構型式，在寒冷地區，應根據當地氣溫，按不同標準和當地習慣做好防凍工作。
