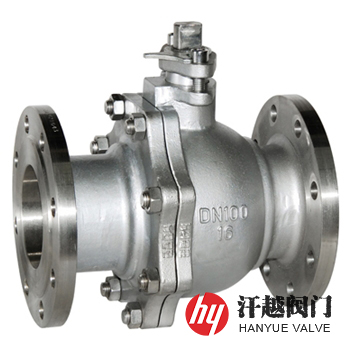

316Ti球閥產品概述

316Ti球閥是一種閥體、金屬閥座、球體和閥桿等與介質接觸的零部件均采用316Ti(UNS S31635)或06Cr17Ni12Mo2Ti(S31668)及SUS316Ti等材質鑄造或鍛造成型，適用于各種腐蝕性流體管路系統快速切斷、分配和改變流向的不銹鋼球閥，其所選用的材料是在316基礎上加入相應的Ti元索而成的，具有良好的抗有、無機酸和堿以及海洋大氣腐蝕性能。

316Ti球閥所使用的材料是在316的基礎上添加少量Ti來改善抗晶間腐蝕性能，其鈦的加入能夠提高不銹鋼輻照后的延性和高溫機械性能，由于鈦與碳的結合能力很強，因此鈦首先與不銹鋼中的碳結合而減少了晶界貧鉻的傾向，這樣能大大提高不銹鋼抗晶間腐蝕的性能，本產品特適合安裝在低溫稀硫酸、磷酸、乙酸、醋酸等介質管道上，作啟閉裝置用。

316Ti球閥部件材料

序號	部件名稱	材料名稱
1	閥體	316Ti	UNS S31635	06Cr17Ni12Mo2Ti	S31668	SUS316Ti
2	閥桿	316Ti	UNS S31635	06Cr17Ni12Mo2Ti	S31668	SUS316Ti
3	球體	316Ti	UNS S31635	06Cr17Ni12Mo2Ti	S31668	SUS316Ti
4	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、316Ti+HF
5	左閥體	316Ti	S31635	06Cr17Ni12Mo2Ti	S31668	SUS316Ti
6	填料	PTFE	PTFE	PTFE	PTFE	PTFE
7	填料壓蓋	316Ti	UNS S31635	06Cr17Ni12Mo2Ti	S31668	SUS316Ti

316Ti球閥性能規(guī)范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.4	10.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.6	15.0
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	7.04	11.0
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

316Ti球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規(guī)格參數，請咨詢汗越閥門技術部！

316Ti球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、法蘭標準、使用介質及工作溫度等，本系列產品閥體可采用鑄造或鍛造，閥座有金屬和非金屬兩種。
