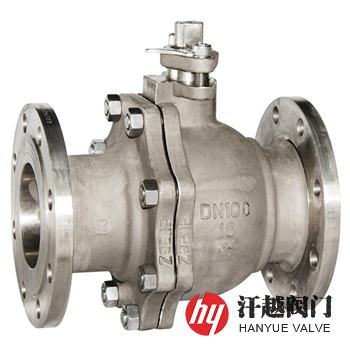

純鎳球閥產品概述

純鎳球閥主要承壓件和內件采用ASTM A494 CZ100或Nickel 200、Nickel 201及UNS N02200、UNS N02201等鎳及鎳合金鑄件或鍛件制作而成，適用于高腐蝕濃度(包括熔融無水苛性鈉)的氯堿生產中以及用在不能有銅和鐵等金屬污染產品的場合。本產品在所有濃度和溫度下的苛性堿溶液中耐腐蝕，且抗堿裂性能優異。

純鎳球閥耐堿性介質腐蝕針對性強，應用性價比高，因此，被廣泛應用于石油、石化、化工、化學、冶金、原子能、海洋開發、電廠脫硫等工業領域輸送管線控制系統中，解決了一般的不銹鋼和其它金屬、非金屬材料無法解決的耐腐蝕問題，從而保證了管線控制閥門在苛刻腐蝕性介質中長期安然無恙、可靠、穩定運行。

純鎳球閥部件材料

序號	部件名稱	材料名稱
1	閥體	A494 CZ100	Nickel 200	UNS N02200	Nickel 201	UNS N02201
2	閥體蓋	A494 CZ100	Nickel 200	UNS N02200	Nickel 201	UNS N02201
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、鎳材+硬質合金
4	球體	A494 CZ100	Nickel 200	UNS N02200	Nickel 201	UNS N02201
5	閥桿	A494 CZ100	Nickel 200	UNS N02200	Nickel 201	UNS N02201
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M	A193 B8M
8	螺母	A194 8M	A194 8M	A194 8M	A194 8M	A194 8M

純鎳球閥技術規范

公稱壓力Class	150	300	600	900	1500
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5	39.0
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5	28.6
氣體低壓密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

純鎳球閥主要尺寸

公稱壓力 Class	公稱尺寸 NPS	外形及連接尺寸/mm
公稱壓力 Class	公稱尺寸 NPS	L	D	D1	D2	b-f	Z-?d
150	?	108	90	60.3	34.9	9.6-1.6	4-16
	?	117	100	69.9	42.9	11.2-1.6	4-16
	1	127	110	79.4	50.8	12.7-1.6	4-16
	1 ?	140	115	88.9	63.5	14.3-1.6	4-16
	1 ?	165	125	98.4	73.0	15.9-1.6	4-16
	2	178	150	120.7	92.1	17.5-1.6	4-19
	2 ?	190	180	139.7	104.8	20.7-1.6	4-19
	3	203	190	152.4	127.0	22.3-1.6	4-19
	4	229	230	190.5	157.2	22.3-1.6	8-19
	5	356	255	215.9	185.7	22.3-1.6	8-22.5
	6	394	280	241.3	215.9	23.9-1.6	8-22.5
	8	457	345	298.5	269.9	27.0-1.6	8-22.5
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

純鎳球閥結構圖

如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明產品規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、介質溫度，法蘭標準及法蘭密封面形式等，本產品按密封型式分為軟密封和硬密封兩大類，常溫型采用四氟密封，高溫型可采用對位聚苯或金屬硬密封，有浮動球和固定球兩種結構可供選擇。
