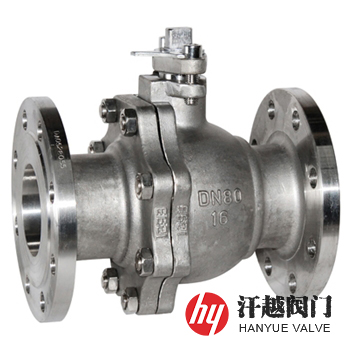

904L球閥產品概述

904L球閥是一種閥體、球體、閥桿及金屬閥座等主要部件由904L、N08904或015Cr21Ni26Mo5Cu2及S31782等材質鑄件或鍛件加工而成，適用于工作介質為硫酸、磷酸、醋酸等的工業管線輸送系統用不銹鋼球閥，由于其所使用的材料中高的鉻鎳鉬含量，并且添加了銅元素，所以即使在還原性環境中，如硫酸和甲酸中也可以被鈍化。該閥可用于處理硫酸、磷酸、混酸、亞硫酸、有機酸、堿、鹽溶液、硫化氫等，甚至可用在某些濃度下的高溫場合，但不耐濃或熱的鹽酸及濕的氟、氯、溴、碘、王水等的腐蝕，它還可解決氯化物孔蝕、縫隙蝕和應力腐蝕問題。本產品具有結構簡單、緊湊、操作方便，開關迅速，啟閉力矩小，流體阻力低及強耐腐蝕性等特點，因此，被廣泛應用于石化、化工、化肥、海洋開發及其相關行業。

904L球閥部件材料

序號	部件名稱	材料名稱
1	左閥體	904L	N08904	015Cr21Ni26Mo5Cu2	S31782
2	右閥體	904L	N08904	015Cr21Ni26Mo5Cu2	S31782
3	閥座	R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、904L+HF
4	球體	904L	N08904	015Cr21Ni26Mo5Cu2	S31782
5	閥桿	904L	N08904	015Cr21Ni26Mo5Cu2	S31782
6	填料	GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE
7	螺柱	316	316	316	316
8	螺母	316	316	316	316

904L球閥性能規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
高壓液體密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
低壓氣體密封試驗壓力(MPa)	0.4~0.7	0.4~0.7	0.4~0.7	0.4~0.7
設計制造	GB/T 12237、GB/T 21385、ASME B16.34、API 608、API 6D
結構長度	GB/T 12221、ASME B16.10、API 6D
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

904L球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b-f	Z-?d
16	15	130	95	65	45	16-2	4-14
	20	140	105	75	58	18-2	4-14
	25	150	115	85	68	18-2	4-14
	32	165	140	100	78	18-2	4-18
	40	180	150	110	88	18-2	4-18
	50	200	165	125	102	18-2	4-18
	65	220	185	145	122	18-2	8-18
	80	250	200	160	138	20-2	8-18
	100	280	220	180	158	20-2	8-18
	125	320	250	210	188	22-2	8-18
	150	360	285	240	212	22-2	8-22
	200	400	340	295	268	24-2	12-22
	250	450	405	355	320	26-2	12-26
表中為HG/T 20592-2009標準PN16法蘭連接浮動球球閥外形尺寸，如需其他規格尺寸，請咨詢汗越閥門技術部！

904L球閥結構圖

如果你需訂購我廠不銹鋼球閥系列產品，咨詢時請說明球閥類型，公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度、端部連接形式等，本產品在強氧化性的硝酸中與不含鉬的高合金化的鋼種材料相比，抗腐蝕性能較低，在鹽酸中，該閥的使用僅限于1-2%較低的濃度。
