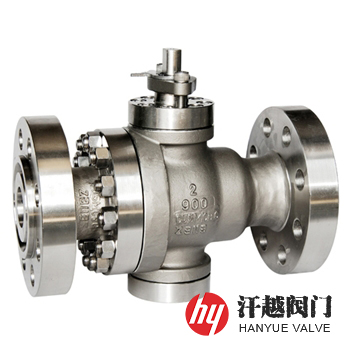

因科鎳球閥_英科乃爾球閥產品概述

因科鎳球閥是一種閥體、連接體、閥桿、球體及金屬閥座等主要部件采用鎳基耐蝕合金材料鑄造或鍛造而成的英科乃爾合金球閥，其常用材質有ASTM A494 CY40、CW6MC、CU5MCuC或Inconel 600、Inconel 625、Inconel 690、Incoloy 800、Incoloy 825及UNS N06600、UNS N06625、UNS N06690、UNS N08800、UNS N08825等。

因科鎳球閥不僅在高溫環境下具有良好的強度和耐腐蝕性、耐氧化性，而且在H?PO?、HNO?、HNO?與H?SO?混合液等氧化性腐蝕環境以及高濃氯化物溶液中，都擁有很好的耐應力腐蝕性能，尤其是Inconel 690材質在含有NaOH的高溫水中有著很優異的抗應力腐蝕性能，因此，被廣泛應用于高溫堿溶液及核動力輕水堆高溫水腐蝕工況中。

因科鎳球閥_英科乃爾球閥部件材料

序號	部件名稱	材料名稱
1	閥體	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
2	連接體	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
3	球體	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
4	閥座	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
5	閥桿	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
6	固定軸	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
7	填料壓蓋	Inconel600	Inconel625	Incoloy800	Incoloy825	N06600	N06625	N08825
8	填料	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE

因科鎳球閥_英科乃爾球閥技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6	15.0	24.0
高壓液密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.04	11.0	17.6
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	GB/T 12237、GB/T 21385、API 608、ASME B16.34、API 6D
結構長度	GB/T12221、API 6D、ASME B16.10
法蘭尺寸	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	GB/T 26480、JB/T 9092、API 598、API 6D

因科鎳球閥_英科乃爾球閥主要尺寸

公稱壓力 PN	公稱通徑 DN	外形及連接尺寸/mm
公稱壓力 PN	公稱通徑 DN	L	D	D1	D2	b	f	Z-?d
16	25	165	115	85	65	14	2	4-14
	32	180	135	100	78	16	2	4-18
	40	190	145	110	85	16	3	4-18
	50	216	160	125	100	16	3	4-18
	65	241	180	145	120	18	3	4-18
	80	283	195	160	135	20	3	8-18
	100	305	215	180	155	20	3	8-18
	125	356	245	210	185	22	3	8-18
	150	394	280	240	210	24	3	8-23
	200	457	335	295	265	26	3	12-23
	250	533	405	355	320	30	3	12-25
	300	610	460	410	375	30	4	12-25
	350	686	520	470	435	34	4	16-25
	400	762	580	525	485	36	4	16-30
	450	864	640	585	545	40	4	20-30
	500	914	705	650	608	44	4	20-34
	600	1067	840	770	718	48	5	20-41
	700	1245	910	840	788	50	5	24-41
表中為JB/T 79-2015標準PN16法蘭連接固定球球閥的尺寸，如需其他規格參數，請咨詢汗越閥門技術部！

因科鎳球閥_英科乃爾球閥結構圖

因科鎳球閥結構圖

如果你需訂購我廠不銹鋼球閥產品，咨詢時煩請注明規格型號，如無法提供，請說明公稱通徑、公稱壓力、閥體和內件材質、使用介質、工作溫度，法蘭標準及密封面形式等。本產品按結構形式分為浮動球和固定球兩種。
