鍛鋼Y型過濾器產品介紹

鍛鋼Y型過濾器是我廠采用SH/T 3411-2017石油化工泵用過濾器選用、檢驗及驗收規范設計制造的一種鍛制Y型過濾器，其主體部件均選用致密性較好的鍛件材料，殼體和殼蓋間連接可設計成方形法蘭栓接、螺蓋式、組焊式和自密封式等形式，其中自緊密封式的介質作用在殼體中腔，推動殼蓋上升壓緊密封環，實現密封，且壓力不直接作用在填料墊上，壓力越高，密封環受壓力越大，密封性能越好。本產品特適合高溫高壓管路輸送系統過濾。

鍛鋼Y型過濾器相比鑄制Y型過濾器，其較大的特點是不會有搬運碰撞和鑄造砂孔而帶來的外部泄漏現象，它是重要機械設備及儀表的常用附件。我廠生產的本系列產品可根據用戶要求在殼蓋中部鉆孔，然后安裝上排放絲堵或排污閥門，方便排除殘液和雜質，使其無需經常拆裝殼蓋以及濾筒，減輕了工人的勞動強度，提高工作效率。本產品按接口端面型式的不同可分為SRYIT螺紋式、SRYIS承插焊式、SRYIW對焊式、SRYIF法蘭式等四種型號。

鍛鋼Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
2	法蘭	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
3	濾筒	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
4	絲網	A240 304	A240 304	A240 304	A240 304L	A240 316	A240 316L
5	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
6	殼蓋	A105	A182 F11	A182 F304	A182 F304L	A182 F316	A182 F316L
7	螺栓	A193 B7	A193 B16	A193 B8	A193 B8	A193 B8M	A193 B8M
8	螺母	A194 2H	A194 4	A194 8	A194 8	A194 8M	A194 8M

鍛鋼Y型過濾器技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45	15.0	24.0
氣密性試驗壓力(MPa)	1.6	2.5	4.0	6.3	10.0	16.0
設計制造	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T20615、SH/T 3406、ASME B16.5等
檢驗驗收	SH/T 3411-2017 石油化工泵用過濾器選用、檢驗及驗收規范
壓力試驗	GB/T 13927-2008、JB/T 9092-1999、API 598-2016
過濾精度	10目 ~ 500目

鍛鋼Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm		公稱壓力 PN	公稱尺寸 DN	結構尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
20 (Class150)	15	108	70	110 (Class600)	15	165	70
	20	117	100		20	190	100
	25	127	110		25	216	110
	32	140	120		32	229	120
	40	165	120		40	241	120
	50	203	150		50	292	150
50 (Class300)	15	152	70	150 (Class900)	15	216	70
	20	178	100		20	229	100
	25	203	110		25	254	110
	32	216	120		32	279	120
	40	229	120		40	305	120
	50	267	150		50	368	150
表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！

鍛鋼Y型過濾器結構圖

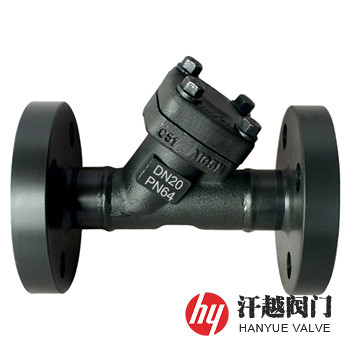

鍛鋼Y型過濾器

我廠生產的鍛鋼Y型過濾器主要材質有A105碳素鋼，ASTM A182 F11 CL.2、F22 CL.3等合金鋼，ASTM A182 F304、F304L、F316、F316L等不銹鋼，ASTM A182 F51、A182 F53、A182 F55、A182 F60、A182 F61等雙相不銹鋼或其他材料，在訂購本產品時請提供過濾網過濾精度，如有其他殊要求，咨詢時請說明。
