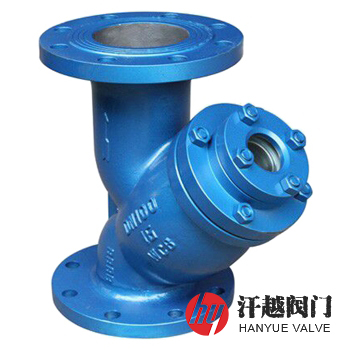

可視Y型過濾器產品概述

可視Y型過濾器是一種不僅能對介質進行過濾，去除流體中的固體顆粒，滿足不同工況對物料純度的要求，而且能直接通過法蘭蓋上開有的視窗口觀察濾網的堵塞、破損情況，使操作員更加實時方便快捷地了解過濾器內部情況，從而及時清除過多的雜質。其可視窗口由透明材料制成的鋼化玻璃夾持在兩法蘭之間的槽內并通過連接螺栓固定在殼體濾網放置處的端口上，為增加密封效果，所述法蘭的邊緣與鋼化玻璃的邊緣之間設置有墊圈。本產品克服了當觀察Y型過濾器內部堵塞情況，需要打開底部法蘭蓋板的麻煩，不僅省力，而且非常方便。

可視Y型過濾器可以通過殼體上設置的視鏡法蘭窗口了解內部堵塞情況，方便操作員實時觀察過濾器內狀況，從而快速地解決問題，保證生產裝置可以安全長周期穩運行。

可視Y型過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	WCB	CF8	CF3	CF8M	CF3M
2	殼蓋	WCB	CF8	CF3	CF8M	CF3M
3	濾筒	304	304	304L	316	316L
4	絲網	304	304	304L	316	316L
5	墊片	GRAPHITE	PTFE	PTFE	PTFE	PTFE
6	螺栓	35CrMoA	304	304	316	316
7	螺母	30CrMo	304	304	316	316
8	視窗	鋼化硼硅玻璃	鋼化硼硅玻璃	鋼化硼硅玻璃	鋼化硼硅玻璃	鋼化硼硅玻璃

可視Y型過濾器性能規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	1.5	2.4	3.75	6.0	9.6
密封性能試驗壓力(MPa)	1.1	1.76	2.75	4.4	7.0
設計制造	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
濾網規格	0.02mm ~ 16.0mm

可視Y型過濾器主要尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸/mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸/mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	134	60	16	125	350	205
	20	142	70		150	385	260
	25	152	70		200	485	300
	32	183	75		250	552	380
	40	200	90		300	606	410
	50	216	105		350	668	480
	65	250	150		400	755	540
	80	285	175		450	853	580
	100	305	200		500	890	645
	125	350	205		600	1060	950
表中未列出的其他規格參數，請咨詢汗越閥門技術部！

可視Y型過濾器結構圖

如果你需訂購我廠Y型過濾器系列產品，咨詢時煩請說明公稱直徑、公稱壓力、殼體和濾網材料、介質溫度、過濾精度、法蘭標準及密封面形式等，我廠生產的與本產品同系列的還有：可視T型過濾器、可視籃式過濾器等，也可按客戶需求承接定制。
