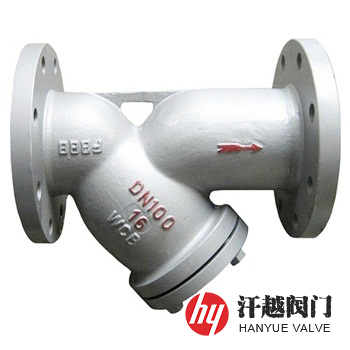

化工管道過濾器產品簡介

SY14C、SY14S化工管道過濾器是一種適用于石油、石化、化工、輕紡等生產中的液體及氣體物料，用于濾去其固體雜質的鑄制法蘭連接Y型過濾器，它可安裝在內部介質流向自上而下的豎直管路上，也可以安裝在水平管線上，但水平安裝時要注意它下方要有以供檢修和拆裝濾網的足夠空間。本產品主要型號有SY14C-H10、SY14C-H16、SY14C-H25、SY14C-H40、SY14C-A150、SY14C-A300、SY14S-H10、SY14S-H16、SY14S-H25、SY14S-H40、SY14S-A150、SY14S-A300等。

SY14C、SY14S化工管道過濾器應視介質對材料的腐蝕情況來選擇材質，對鑄鐵、碳鋼、低合金鋼、不銹鋼而言，能承受化工、石油化工生產中的弱腐蝕性物料，如水、氨、油品、烴類等；化工生產中的腐蝕性物料，如：燒堿、純堿、濃或稀硫酸、硝酸、醋酸、脂肪酸等；制冷、空分生產中的低溫物料，如：液甲烷、液氮、液氧及各種冷劑；輕工食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。如沒有具體要求，本產品一般選擇與所連接的工藝管道相同的材料。

化工管道過濾器部件材料

序號	部件名稱	材料名稱
1	殼體	WCB	WC6	CF8	CF3	CF8M	CF3M
2	中部殼蓋	WCB	WC6	CF8	CF3	CF8M	CF3M
3	濾網	304	304	304	304L	316	316L
4	密封墊	聚四氟乙烯、柔性石墨纏繞、帶內外環金屬纏繞墊
5	螺栓	35CrMoA	35CrMoA	304	304	316	316
6	螺母	30CrMo	30CrMo	304	304	316	316
7	排污絲堵	304	304	304	304L	316	316L

化工管道過濾器技術規范

公稱壓力PN(MPa)	1.0	1.6	2.5	4.0	2.0	5.0
殼體強度試驗壓力(MPa)	1.5	2.4	3.75	6.0	3.0	7.5
高壓液密封試驗壓力(MPa)	1.1	1.76	2.75	4.4	2.2	5.5
低壓氣密封試驗壓力(MPa)	0.6	0.6	0.6	0.6	0.6	0.6
設計制造	HG/T 21637-1991 化工管道過濾器
法蘭標準	JB/T 79、GB/T 9113、HG/T 20592、HG/T 20615、SH/T 3406、ASME B16.5等
檢驗試驗	HG/T 21637-1991 化工管道過濾器
過濾精度	20μm ~ 16000μm
工作溫度	碳鋼為-20℃ ~ 400℃、不銹鋼為-196℃ ~ 400℃

化工管道過濾器外型尺寸

公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	系列I尺寸(mm)			系列II尺寸(mm)
公稱壓力 PN(MPa)	公稱尺寸 DN(mm)	L	H	H2	L	H	H2
1.6	15	134	60	—	134	60	—
	20	142	70	—	142	70	—
	25	152	70	—	152	70	—
	32	183	75	—	168	75	—
	40	200	90	—	200	90	—
	50	216	105	—	216	105	—
	65	250	150	—	252	150	—
	80	285	175	—	282	175	—
	100	305	200	—	309	200	—
	125	350	205	—	345	205	—
	150	385	260	—	388	260	—
	200	485	300	—	468	300	—
	250	552	380	—	540	380	—
	300	606	410	—	640	410	—
	350	668	480	—	683	480	—
	400	755	540	—	755	540	—
	450	853	580	—	853	580	—
	500	890	645	—	900	645	—
	600	1060	950	—	1060	950	—
如需其他公稱壓力結構尺寸，請聯系我司銷售技術人員！

化工管道過濾器結構圖

如果你需訂購我廠化工Y型過濾器產品，咨詢時煩請提供型號數據，公稱直徑、公稱壓力、殼體材料、過濾網材質及過濾精度、如果是法蘭連接的，請說明法蘭標準、法蘭密封面形式等，本產品默認的法蘭標準公制系列為HG/T 20592-2009，英制系列為ANSI B16.5-2013。
